Відкатні ворота консольного типу мають на увазі наявність спеціальної підстави для монтажу роликових кареток, а також приводу для відкатних воріт. Цей майданчик називають закладною. Її виготовляють із металевого швелера та прутів металевої арматури.
Раніше для виготовлення заставної використовували металевий швелер 12-20 см завширшки, до якого приварювали металеві прути – арматуру. Дану конструкцію потім бетонували і на неї вже приварювали каретки та основу для монтажу електроприводу.

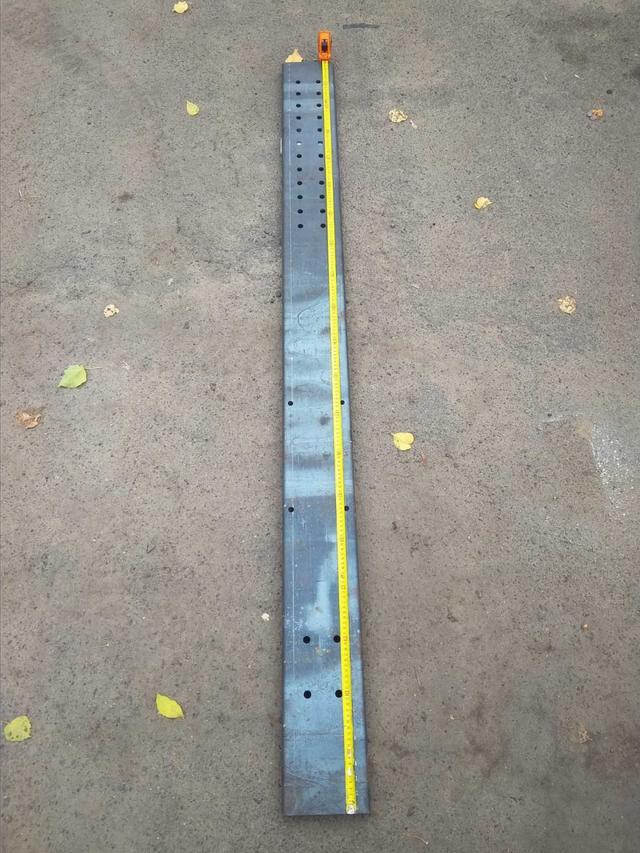

Сьогодні ми представляємо вашій увазі універсальний набір для виготовлення заставної. До нього входить металевий швелер та 8 метрових прутів арматури. Цей набір є унікальним тим, що його можна використовувати для воріт будь-якої ширини. На металевому швелері (ширина якого 160 мм) є отвори, в які вкручуються як арматура, так і можна прикрутити монтажну основу. Отвори розміщені наступним чином - 4 з одного боку, в які вкручують перші 4 прути арматури, далі ще 4 на більшій відстані для прикручування монтажної основи приводу, і ще 24 отвори з іншого боку. Таким чином цей швелер можна використовувати для отвору різної ширини.
Довжина універсального швелера – 2 м. ,підходе для отвору до 4 метрів.

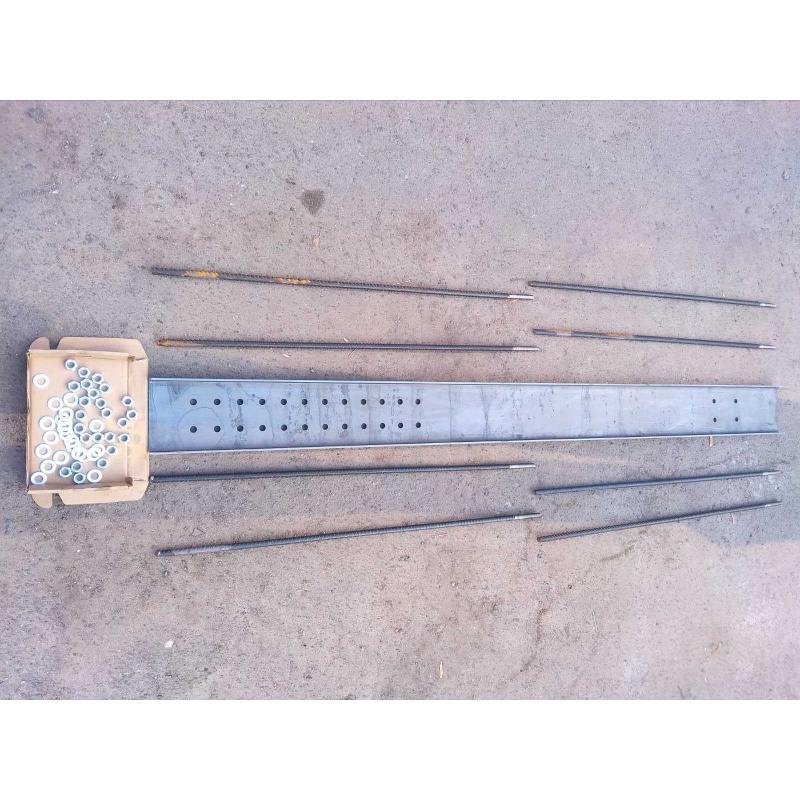

Також в комплекті 8 метрових шматків арматури, з одного боку на кінцях яких нарізано різьблення. Для складання конструкції спочатку накручуємо гайку і шайби на арматуру, далі вставляємо їх в отвори на швелері і закручуємо гайками з шайбами з іншого боку. Арматура виступає зі швелера і на неї потім прикручуємо роликові каретки. Так що не треба вже витрачається на регулювальні пластини для монтажу роликових опор.

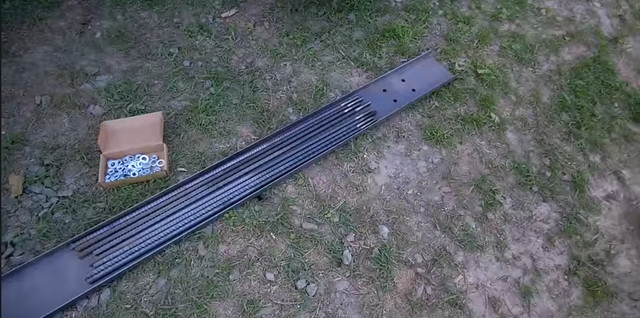

СКЛАДОВІ КОМПЛЕКТУ
НАЙМЕНУВАННЯ |
КІЛЬКІСТЬ |
ШВЕЛЕР, 2 М |
1 ШТ. |
АРМАТУРА С РІЗБЛЕННЯМ, 1 М |
8 ШТ. |
ГАЙКА |
24 ШТ. |
ШАЙБА |
24 ШТ. |
Як правильно зробити фундамент під відкатні ворота
Плануєте встановити відкатні ворота на дачі або біля приватного будинку? Щоб ворота служили довго, працювали справно й не вимагали ремонту, потрібно правильно підготувати фундамент. Відкатні ворота мають свої особливості навантаження: окрім вертикального тиску, створюється ще й горизонтальне навантаження під час відкривання та закривання стулки. Саме тому міцна основа — обов'язкова умова надійності всієї конструкції.
Який фундамент потрібен для відкатних воріт?
✅ Каркасно-монолітний фундамент — підходить для більшості типів ґрунтів зі стабільними умовами (низький рівень ґрунтових вод, мінімальні сезонні зсуви).
✅ Пальовий фундамент — ідеальний для болотистих, суглинкових або пучинистих ґрунтів, а також для ділянок із високим рівнем ґрунтових вод.
Як зробити каркасно-монолітний фундамент: покроково
1. Підготовка ділянки
-
Визначте глибину фундаменту (рекомендовано не менше 1 м, залежно від промерзання ґрунту).
-
Викопайте траншею шириною 0,4–0,45 м.
-
Укладіть піщану подушку товщиною 30–40 см для захисту бетону від деформацій.
-
Встановіть опалубку та прокладіть кабель-канали для електропроводки.
Важливо!
Для електрифікації воріт використовуйте металеву трубу діаметром від 30 мм, укладаючи її на глибину не менше 300 мм.

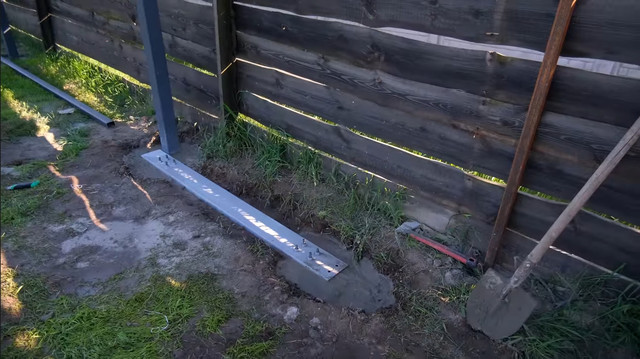

2. Монтаж заставної деталі
-
Використовуйте заводську або саморобну заставну (швелер із привареними стійками й арматурою).
-
Перевірте міцність зварних швів.
-
Встановіть заставну рівно у місці майбутнього отвору воріт — це важливо для рівної роботи стулки.
3. Заливка бетону
-
Використовуйте бетон марки М250.
-
Під час заливки обов'язково ущільнюйте бетон вібратором або підручними засобами (ломом, лопатою) для видалення повітря.
-
Після заливки бетон повинен витримуватися мінімум 4 тижні до повного затвердіння.
Поради від професіоналів:
🔹 Дотримуйтесь технології на всіх етапах монтажу — це гарантія надійності.
🔹 Плануйте електрифікацію воріт заздалегідь: продумайте розташування приводу, фотоелементів і ламп.
🔹 Контролюйте точність розміщення заставної — це основа для ідеальної роботи воріт.
Хочете, щоб ваші ворота служили безвідмовно багато років? Почніть із правильного фундаменту!
Основні атрибути | |
---|---|
Виробник | Novi Vorota |
Країна виробник | Україна |
Призначення | Для відкатних воріт |
Тип | Комплект |
Користувальницькі характеристики | |
Довжина швеллера | 2 метри |
- Ціна: 2 450 ₴/комплект
